产品特点

  1. 6-35kV避雷器解决方案:彻底解决6-35kV氧化锌避雷器现场带电试验的难题。
  2. 无需爬杆:不需爬杆,无需接线,测试快速准确。
  3. 雷电计数器无雷电计数器可测试氧化锌避雷器漏电电流
  4. 锂电池供电:仪器主机和无线电流钳配置高能锂离子电池。
  5. 小电流能检测:能准确测出10uA的漏电流。
  6. 无线通信:无线电流钳和主机无线通信,快速取样。
  7. 安全绝缘杆:5米绝缘杆多节设计,方便及安全可靠。

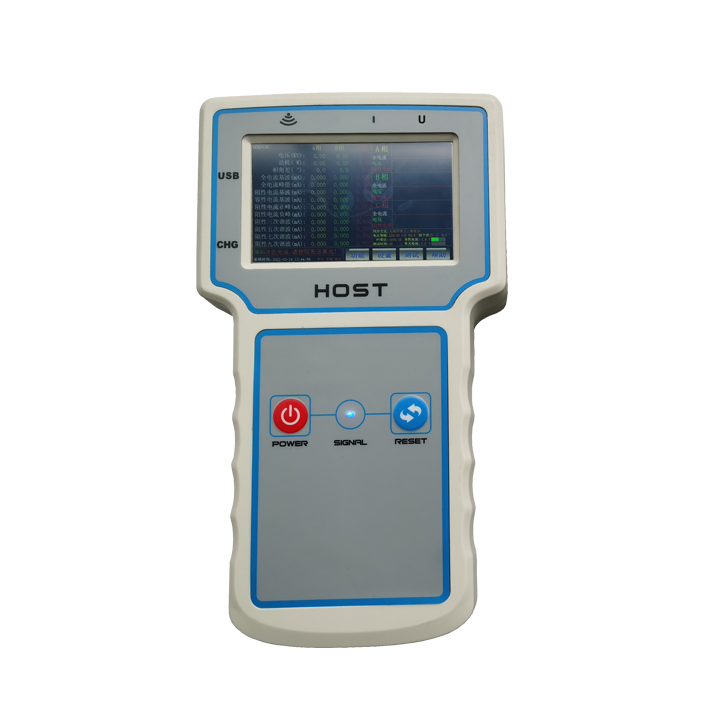

  8. 手持设备:主机是手持终端,使用小巧可靠。
  9. 彩色触摸屏:800×480清彩色触摸屏、人机对话。
  10. 同步方式多:支持有线同步(有电压);无电压方式通过软件计算找到电压基准二种同步方式。
  11. 带电停电兼容:适用于避雷器带电、停电或试验室等场所使用。
  12. 大量程采集:电压采集范围0-250V,电流采集0-20mA。
  13. 模拟三相测试:分三次测试A、B、C三相氧化锌避雷器可保存为一组试验数据。
  14. 安全可靠:仪器内部只带弱电,电压不超过4V;电流、电压传感器完全隔离,安全可靠。
  15. 高速采样:高速的采样频率,数字信号处理技术,抗干扰性能强,测量结果精度极高。
  16. 内置日历时钟:内置日历时钟,为打印、保存数据提供时间依据。
  17. 海量存储试验数据:本机配有大容量存储,海量存储数据。具有数据存储与数据浏览功能,并具有掉电保护功能。
  18. U盘导出试验数据:配有U盘导出数据功能,导出word文件。
  19. 蓝牙控制及上传数据:选配蓝牙功能、配有安卓蓝牙APP,可以用手机或平板安装APP可以控制、上传、生成word文件。
  20. 背景颜色方便切换:可以设置屏幕颜色,可以改成图纹蓝底、图纹黑底,可以设置背景亮度,待机亮度和待机时间。
  21. 内置培训资料:屏幕内部配有各种接线方式,指导现场使用。
  22. 中文输入试验信息:可以中文输入相关站点、设备、人员、备注等,方便标识保存试验数据,方便标识打印试验数据。
  23. 中英切换:可以直接界面切换中英文界面,兼容中外使用场合(选配)。
  24. 携带方便:主机为手持设备,外加防尘、防腐一体机箱,体积小,重量轻,便于携带。

产品参数

  1. 工作电源:

主机-内部电池供电,充电时间>3小时,连续工作>8小时。

无线电流钳-内部电池供电,充电时间>1小时,连续工作>8小时。

  1. 测量范围:

主机泄漏电流:0.000-20mA(可扩展);

主机电压:30-250V(可扩展)。

无线电流钳电流:0-20mA(可扩展);

无线电流钳电压:0-60kV(裸线0-35kV);

无线电流钳钳口:Ø40mm;

无线电流钳传输距离>30米。

  1. 测量准确度:

电流:全电流>100μA时:    ±5%读数±1个字;

电压:基准电压信号>30V时: ±5%读数±1个字。

  1. 测量参数:

泄漏电流:全电流波形、基波有效值、峰值。

泄漏电流阻性分量:波形

1、3、5、7、9次有效值。

正峰值Ir+  负峰值Ir-。

容性电流基波。

电压:电压波形、电压有效值。

相角差、功耗。

  1. 锂电池参数:

充电时间     > 2.5小时

连续工作时间 > 7小时

间断工作时间 > 7×24小时

  1. 主机箱尺寸和重量:

主机箱42cm×34cm×18cm

整箱重量: 主机7.0kg

  1. 绝缘杆尺寸和重量:

无线电流钳70mm×30mm×250mm   0.5KG

绝缘杆Ø30mm×1000mm  5根     5.0KG

线包箱1000×100mm×240mm     6.2KG
