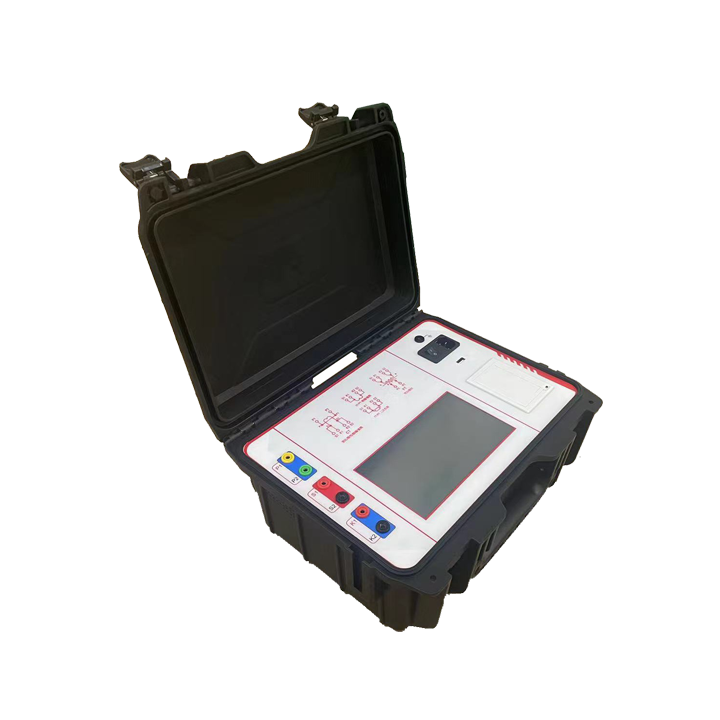

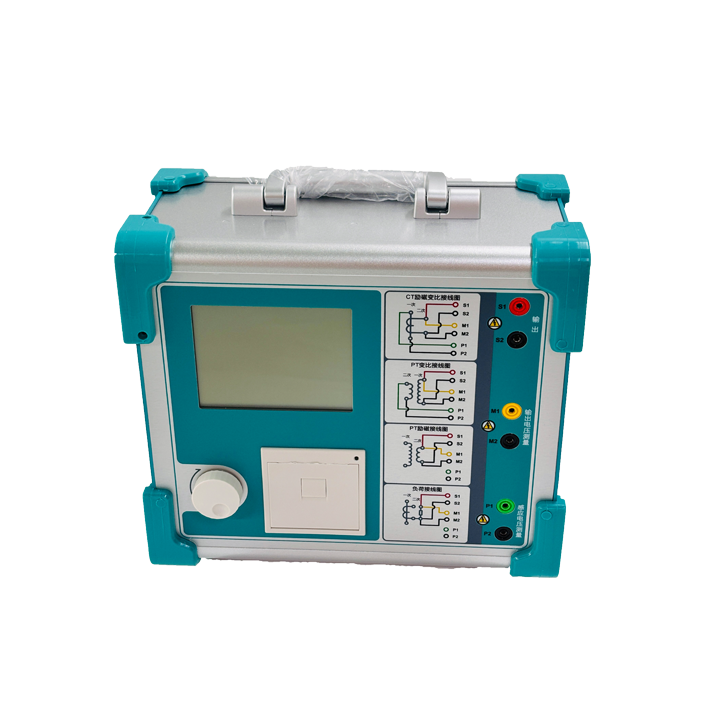

ZDHG-258T 变频式互感器特性综合测试仪

产品特点

1. 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于保护类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
2. 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
3. 可精确测量变比差与角差，比差最大允许误差±0.2%，角差最大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~50000。测试满足GB20840.1（IEC60044-1）、GB20840.2(IEC60044-6) 、GB20840.3等
4. 基于低频法测试原理，输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，能应对拐点高达65KV的CT测试。
5. 界面友好美观，全中文图形界面。
6. 装置可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。
7. 5.7寸图形透反式LCD，阳光下清晰可视。
8. 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
9. 易于携带，装置重量<9Kg。
