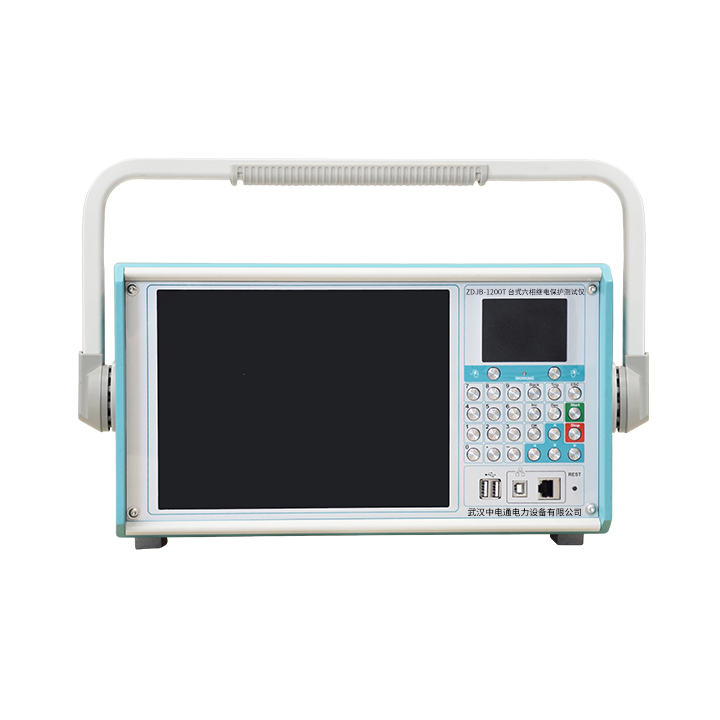

ZDJB-1200T 台式六相继电保护测试仪
ZDJB-1200T 台式六相继电保护测试仪-武汉中电通电力设备有限公司

ZDJB-1200T 台式六相继电保护测试仪

产品概述

  • Windows XP操作界面
  • 简便快捷;嵌入式工业控制计算机
  • 10.4寸分辨率为800×600的LED真彩显示屏
  • 主控板采用DSP+FPGA结构
  • 具备GPS同步试验功能

咨询电话    027-83318019



在线客服联系

产品特点

1.满足现场试验要求。本仪器具有标准的六相电压,六相电流输出,既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验方便。

2.满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》,满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。

3.经典的Windows XP操作界面,人机界面友好,操作简便快捷;嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5.设备内置有多功能快接按键和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7.功放采用线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9.可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11.配有专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

产品特点

1.交流电流源(6*30A

单相电流输出(有效值) 0--30A/相,精度:0.2%  ±5mA
六相并联输出(有效值) 0--180A/六相同相位并联输出
相电流长时间允许工作值(有效值) 10A
每相最大输出功率 320VA
六相并联电流最大输出功率 1000VA
六并电流最大输出允许工作时间 5s
频率范围 0--1000Hz,精度0.001Hz
谐波次数 2--20次
相位 0--360°,精度0.1°

2.直流电流源

直流电流输出 0--±10A/相,精度:0.5%  ±5mA

3.交流电压源

单相电压输出(有效值) 0--120V/相,精度:0.2%  ±5mV
线电压输出(有效值) 0--240V
相电压/线电压输出功率 75VA/100VA
频率范围 0--1000Hz,精度:0.001Hz
谐波次数 2--20次
相位 0--360°,精度:0.1°

4.直流电压源

单相电压输出幅值 0--±160V,精度:0.2%  ±5mV
线电压输出幅值 0--±320V
相电压/线电压输出功率 90VA/180VA

5.开关量端子

开关量输入端子 8对
空接点 1--20mA,24V 装置内部有源输出
电位翻转 无源接点:低阻短接信号

有源接点:0-250V DC

开关量输出端子 4对,空接点,遮断容量:110V/2A,220V/1A

6.其他

时间范围 1ms--9999s,测量精度:1ms
单机体积重量 体积 418x 363 x 208mm3,约 17.8Kg
电源 AC220V±10%,50Hz,10A
