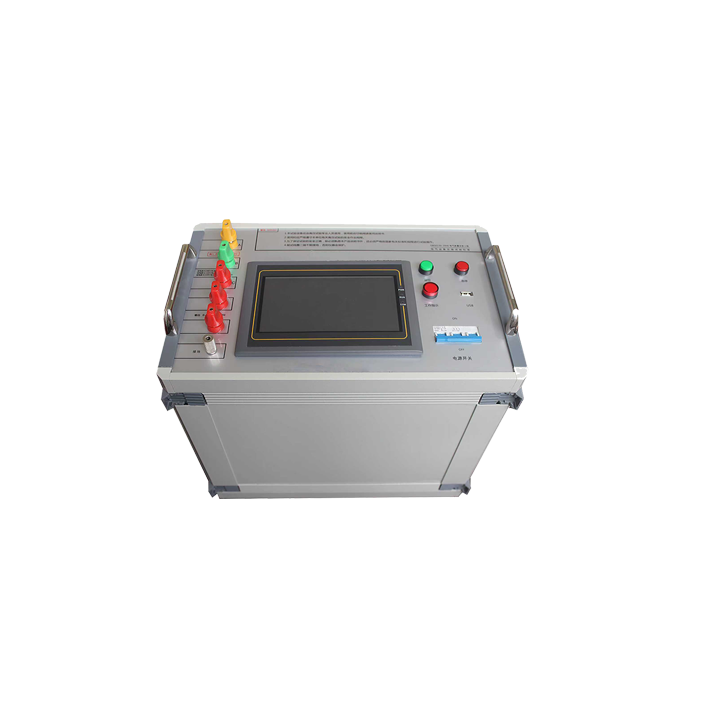

ZDDF多倍频感应耐压装置

产品特点

1. 体积小、重量轻，便于携带，便于大功率化。
2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
3. 操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

执行标准

JB/T9641-1999            《试验变压器》

GB50150-2006　　　　　　 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996           《电力设备预防性试验规程》

GB1094.1-GB1094.6-96     《外壳防护等级》

GB2900　　　　　　　　 《电工名词术语》

JB/T 501-1991            《变压器试验技术》

JB2759-1980             《机电产品包装通用技术条件》

GB191 -2000              《包装贮运标志》

使用环境条件

• 环境温度
• 最高温度： +40℃
• 最低温度： -15℃
• 海拔高度 ≤2500m
• 环境相对湿度（在25℃时）:   ≤90%

产品参数

多倍频控制箱5kVA/360V：

1. 额定输出容量：5kVA
2. 工作电源：380±10%V（三相），工频
3. 输出电压：0 –380V，单相，
4. 额定输入电流：7.6A
5. 额定输出电流:  7.6A
6. 输 出 波 形：正弦波
7. 电压分辨率：1V
8. 电压测量精度：5%
9. 频率调节范围：30 –300Hz
10. 频率调节分辨率：≤1Hz
11. 频率稳定度：    1%
12. 运 行 时 间：额定容量下连续15min
13. 额定容量下连续运行15min元器件最高温度≤65K;
