ZDZG-II 直流高压发生器

产品概述

  • 标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》
  • 检测电力器件的电气绝缘强度和泄漏电流
  • 采用高频倍压电路,应用最新PWM脉冲
  • 宽度调制技术和电压电流双闭环反馈技术
  • 大功率IGBT器件及其驱动技术,消除开关干扰
  • EMI电磁干扰和EMC电磁兼屏蔽、隔离和接地

咨询电话    027-83318019



在线客服联系

产品特点

  • 输出电压稳定:采用高频倍压电路,应用PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率1kV,电流分辨率1uA。
  • 保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。
  • 75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。
  • 零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。
  • 过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。

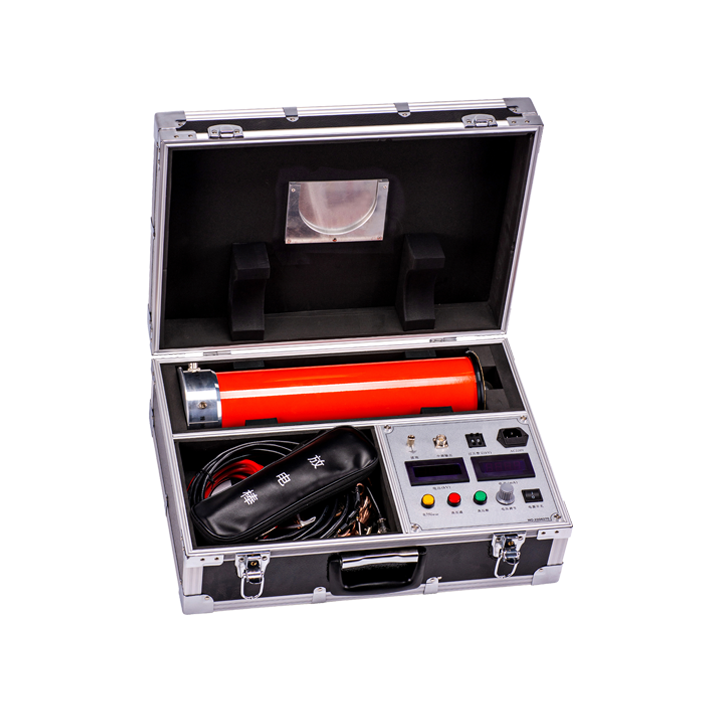

  • 一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。
  • 性能可靠:关键器件选用进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。
  • 操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。

产品参数

        规格

技术参数

120/2 120/3 120/5
额定电压(kV) 120 120 120
额定电流(mA) 2 3 5
额定功率(W) 240 360 600
整机质量(kg) 10
整机体积(mm³) 565*390*190
倍压筒高度(mm) 535
输出电压精度 ±(1.0%读数±2个字)
输出电流精度 ±(1.0%读数±2个字)
纹波系数 ≤0.5%
工作方式 间断使用,额定负载30分钟
过载能力 空载电压可超出额定电压10%使用10分钟

最大充电电流为1.25倍额定电流

电源 AC220V±10% 50HZ
工作环境 温度: -10-40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
