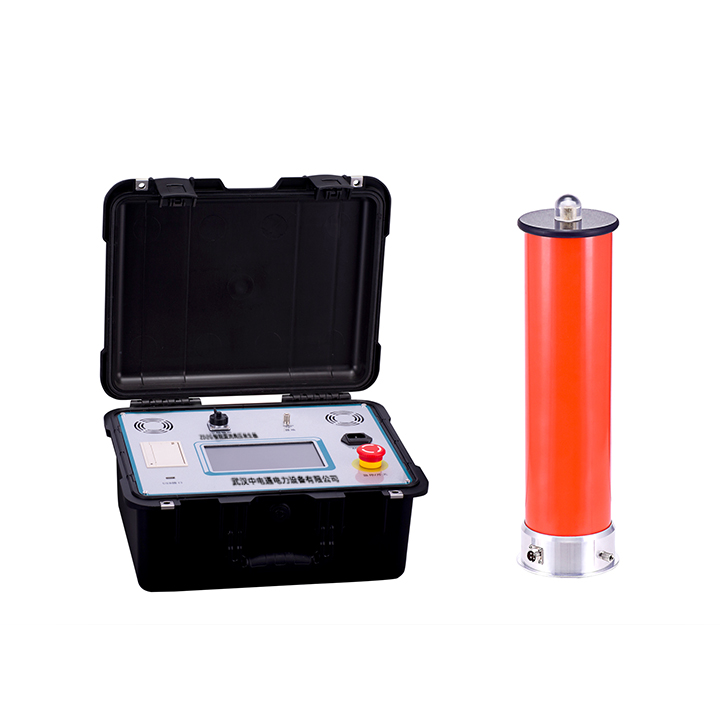

ZDZG 智能直流高压发生器 2024/02/28 产品中心 绝缘及耐压试验设备 1743 产品概述 标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》 检测电力器件的电气绝缘强度和泄漏电流 采用高频倍压电路,应用PWM脉冲宽度调制技术和电压电流双闭环反馈技术 电压稳定度高,纹波小 进口大功率IGBT器件及其驱动技术 增设智能高精度0.75U功能按钮,利于氧化锌避雷器的测试。 咨询电话 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品特点 输出电压稳定:采用高频倍压电路,应用PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率1kV,电流分辨率1uA。 保护全面:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备安全。 75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。 零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度。 过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。 一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。 性能可靠:关键器件选用高性能元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。 操作简单:仪器界面各功能按键,布局合理,指示清晰,易学易用。 产品参数 技术参数 规格 技术参数 60/2 60/3 60/5 60/10 额定电压(kV) 60 60 60 60 额定电流(mA) 2 3 5 10 额定功率(W) 120 180 300 600 整机质量(kg) 9 整机体积(mm³) 465*390*190 倍压筒高度(mm) 440 输出电压精度 ±(1.0%读数±2个字) 输出电流精度 ±(1.0%读数±2个字) 纹波系数 ≤0.5% 工作方式 间断使用,额定负载30分钟 过载能力 空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 电源 AC220V±10% 50HZ 工作环境 温度: -10-40℃ 相对湿度:室温为25℃时不大于85%(无凝露) 海拔高度:1500米以下 标签:供电部门发电厂变电站水电厂轨道交通 上一篇: ZDXZ 变频串联谐振试验装置 下一篇: ZDVLF 程控超低频交流耐压装置
