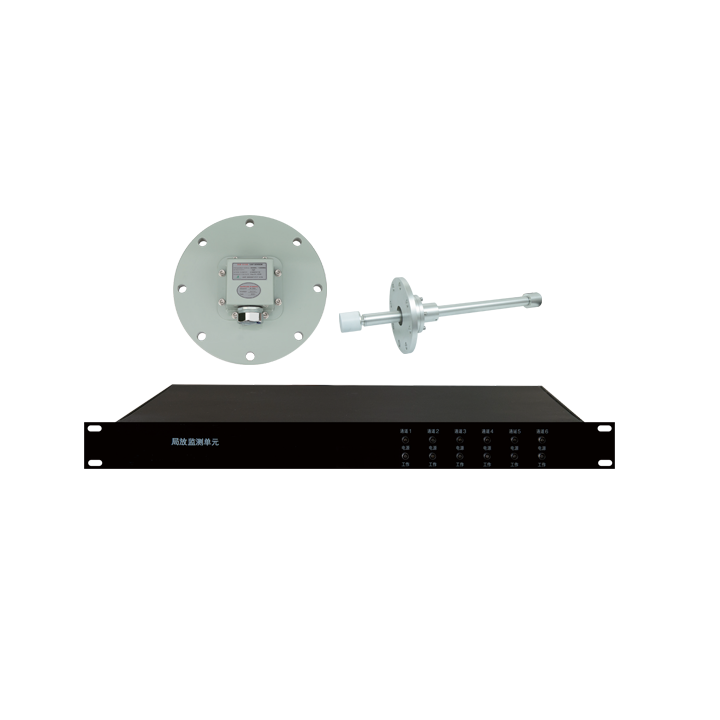

ZDYD-JF变压器局放特高频在线监测 2024/11/25 产品中心 局部放电测试仪 绝缘及耐压试验设备 97 产品概述 采用局放内置传感器，安装在每台变压器的放油阀处 变压器局部放 电信号进行实时采样，数据处理，并上传后台处理系统进行数据远程诊断分析 系统构成：局放内置传感器、局放在线监测单元、后台屏柜及专业分析诊断系统软件 咨询电话 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品参数 实时显示局放的峰值图、放电次数 - 相位图、峰值 - 放电次数 - 相位三维图、峰值 - 周期 - 相位三维图。 越值告警：局放信号超过额定的报警门限，数据采集模块进行报警事件记录。 保存数据：能冻结并保存任一时刻的局放波形数据，以进行进一步的分析处理。 外置特高频传感器采用有源设计，内置信号放大，提高信噪比，抗干扰强 内置特高频传感器采用可维护式设计，后期可以进行带电更换维护。 产品参数 科 目 性 能 指 标 特高频传感器 频率带宽：300 ～ 1500MHz 监测灵敏度：<5pC 局放采集单元 测量通道：每个监测单元支持 6 路 特高频局放传感器监测灵敏度：<5pC 采样速率：100Mbps； 滤 波 器：每个通道内置高通滤波器和特定频率滤波器 有效滤除手机等频段干扰信号工作电源：85 ～ 265VAC，50/60Hz 协议支持：支持 IEC61850 标签:供电部门发电厂变电站水电厂轨道交通 上一篇: ZD-314S 带电电缆识别仪 （多芯标定） 下一篇: ZD-223X电缆故障测试系统
