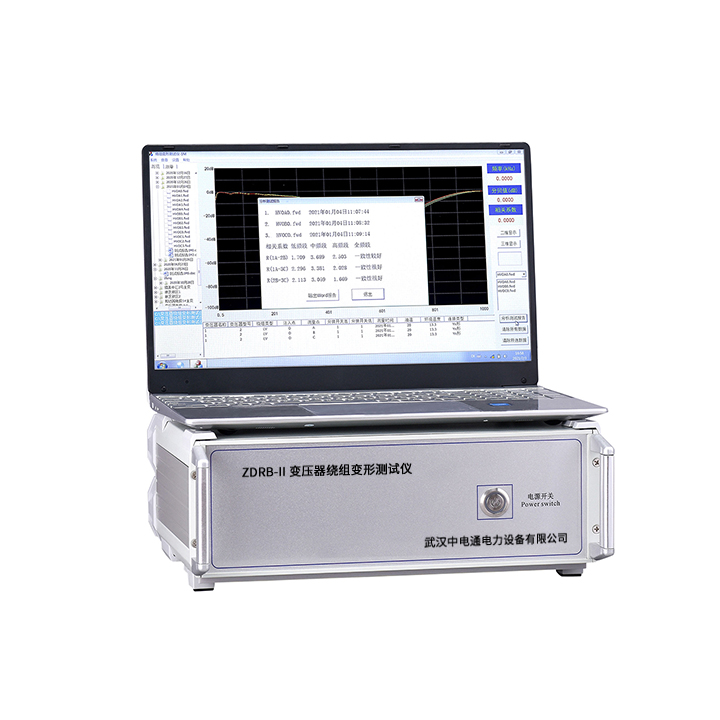

ZDRB-II 变压器绕组变形测试仪

产品特点

1.硬件机芯采用DDS专用数字扫频技术，准确诊断出绕组发生扭 曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

2.采集控制采用集成化微处理器,选用精密、元器件，高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明显变化)，对同一相重复试验，测量重复率在99.5%以上。

3.仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。

4.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。

5.测量变压器时,接线人员可任意布放信号输入输出引线,对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。

6.幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。

7.仪器智能化程度高，信号输出幅度由软件进行自动量程调节，最大幅度峰值±10V，自动调节采样频率。

8.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达1MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。

9.提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

10.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动分析存盘，并生成电子文档(Word)保存，且具有彩色打印功能，方便用户出测试报告。

产品参数

1.扫描方式：

①线性扫频测量范围：（1kHz）-（1MHz）

②分段扫频测量范围：（0.5kHz）-（1kHz）

（0.5kHz）-（10kHz）

（10kHz）-（100kHz）

（100kHz）-（500kHz）

（500kHz）-（1000kHz）

2.幅度测量范围：(-100dB)至(+20dB)

3.幅度测量精度：+20dB～-60dB    ±1dB

-60dB～-100dB   ±2dB

4.扫描频率精度：0.01%

5.信号输入阻抗：1MΩ

6.信号输出阻抗：50Ω

7.同相测试重复率：99.5%
