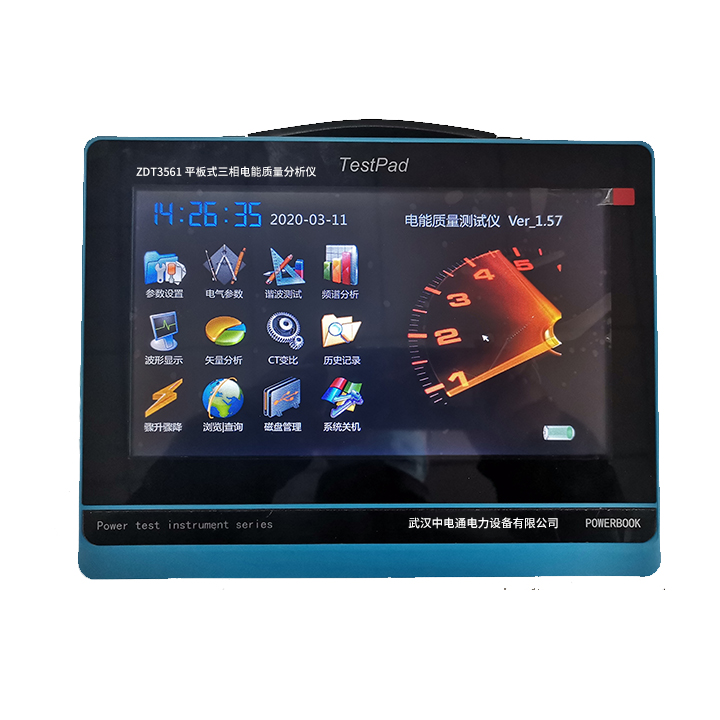

ZDT-3561 平板式三相电能质量分析仪

产品概述

  • 多通道测量:4个电压通道、4个电流通道同时测量。
  • 电气参数测量:可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数;
  • 可测量2-64次的电压谐波和电流谐波含量;
  • 可测量0.5-31.5次电压和电流的间谐波含量;
  • 可测量电压和电流的总谐波畸变率;

咨询电话    027-83318019



在线客服联系

产品概述

1、多通道测量:4个电压通道、4个电流通道同时测量。

2、电气参数测量:可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数;

3、可测量2-64次的电压谐波和电流谐波含量;

4、可测量0.5-31.5次电压和电流的间谐波含量;

5、可测量电压和电流的总谐波畸变率;

6、可测量短时闪变(PST)、长时闪变(PLT)、电压波动;

7、可测量正序电压、负序电压、零序电压、电压不平衡度;

8、可测量正序电流、负序电流、零序电流、电流不平衡度;

9、暂态参量测量功能,具备电压骤升骤降事件记录功能,同时自动启动录波功能,将所发生事件的发生时间和前后五个周波的实际波形记录下来;

10、具有示波功能,可以实时波形显示电压电流大小和畸变情况,并可以在仪器上对电压电流波形进行缩放;具备波形因子计算功能;

11、六角图显示功能,可进行计量回路和保护装置回路的矢量分析,进行计量装置错接线检查;在三相三线接线方式时,可自动判断48种接线方式;追补电量自动计算功能,方便使用人员对接线有问题的用户计算追补电量。

12、选配大钳表可以进行低压电流互感器的变比和角差测量;

13、谐波含量可以柱状图的形式显示,视觉效果良好;

14、内置大容量数据存储器,(存储间隔1秒-1000分钟可选)按1分钟的时间间隔可连续存储18个月以上;

15、10寸大屏幕彩色液晶屏显示器1280×800;

16、电容屏触摸操作,与平板电脑和智能手机操作近似,简便易学;

17、支持鼠标操作,适应不同习惯的操作人员;

18、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示,一目了然;

19、谐波含有率国标查询功能,可对国标允许值进行查询;

20、具有42.5Hz-69Hz的频率测量范围,能够对50、60电力系统进行测量。

21、数据可以存储U盘,以便历史查询。

22、可配备专用数据分析管理软件,对测试结果进行分析、处理,可掌握被测点的电能质量和负荷周期性变化情况,对电力工作人员了解用户电能质量,采取相应处理措施,有着不可替代的作用;

23、分析软件可按照国标要求生成专业的电能质量分析报表;

24、仪器具有屏幕截图功能,对任何一屏的显示数据可以图片的形式手动保存下来;

25、仪器尺寸小、重量轻、携带方便;

26、内置高性能锂离子电池,自动进入省电模式,可使仪器在无外接电源的情况下持续工作10小时以上,方便现场测试;

产品概述

项目 参数
测量通道数 四通道电压、四通道电流
测量范围 电压 0-900V
电流 小钳表:口径8mm,0-5A-25A(标配)

中号钳表:口径50mm,5-100-500A(选配)

大号钳表:口径125×50mm,20-400-2000A(选配)

柔性钳:环径250mm,30-1000-5000A(选配)

相角 0.000-359.999°
频率 42.5-69Hz
分辨率 电压 0.001V
电流 0.0001A
相角 0.001°
功率 有功0.01W、无功0.01Var
频率 0.0001Hz
电压有效值精度 ≤0.1%
电流有效值偏差 ≤0.3%
相角误差 ≤0.1°
功率偏差 ≤0.5%
频率测量精度 ≤0.01Hz
谐波测量次数 2-64次
电压谐波偏差 谐波大于1%标称值时:≤1%读数

谐波小于1%标称值时:≤0.05%标称电压值

电流谐波偏差 谐波大于3%标称值时:≤1%读数+CT精度

谐波小于3%标称值时:≤0.05%电流量程

电压不平衡度精度 ≤0.2%
电流不平衡度精度 ≤0.5%
电压波动精度 5%
短闪变测量时间 10分钟
长闪变测量时间 2小时
闪变测量偏差 ≤5%
显示屏 1280×800、彩色宽温液晶屏
充电电源 AC220V±15%

频率 45Hz-65Hz

电池工作时间 ≥10小时
功耗 <4VA
绝缘 电压、电流输入端对机壳的绝缘电阻≥100MΩ。

工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

环境温度 -20℃~50℃
相对湿度 0-95% 无冷凝
外观尺寸 280mm×210mm×58mm(长×宽×高)
重量 2Kg
