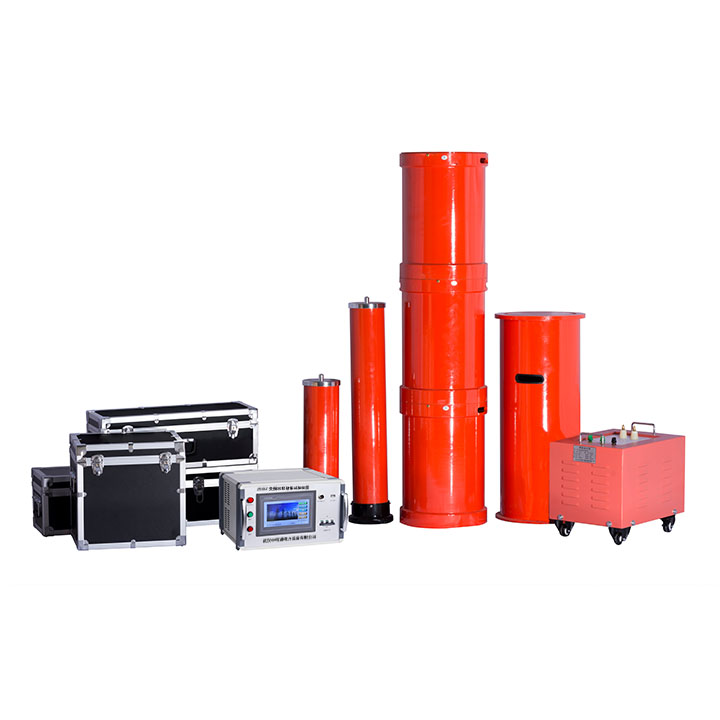

ZDXZ 变频串联谐振试验装置

产品特点

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品。

2、整个装置单件重量很轻，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。

工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

产品参数

（一）变频电源HTXZ- 7.5kW      1台

1）额定输出容量：7.5kW

2）工作电源：220/380±10%V（单/三相），工频

3）输出电压：0–400V

4）额定输入电流：18.75A

5）额定输出电流：18.75A

6）电压分辨率：0.01kV

7）电压测量精度：1.5%

8）频率调节范围：30–300Hz

9）频率调节分辨率：≤0.1Hz

10）频率稳定度：0.1%

11）运 行 时 间：额定容量下连续60min

12）额定容量下连续运行60min元器件最高温度≤65K

13）噪 声 水 平：≤50dB

14）重  量：约18kg

（二）激励变压器HTJL-7.5kVA/1.5/3/6kV/0.4kV     1台

1）额定容量：7.5kVA

2）输入电压：0-400V

3）输出电压：1.5kV; 3kV；6kV

4）结    构：干式

5）重    量：约45kg

（三）高压电抗器HTDK-33.75kVA/27kV     4节

1)额定容量：33.75kVA;

2)额定电压：27kV

3)额定电流：1.25A

4)电 感 量：100H/单节

5)品质因素：Q≥30 (f=45Hz)

6)结    构：干式

7)重    量：约45kg

（四）电容分压器HTFY-1000pF/110kV     1套

1）额定电压：110kV

2）高压电容量：1000pF

3）介质损耗：tgσ≤0.5%

4）分 压 比：1500：1

5）测量精度：有效值1.5级

6）重    量：约25kg
