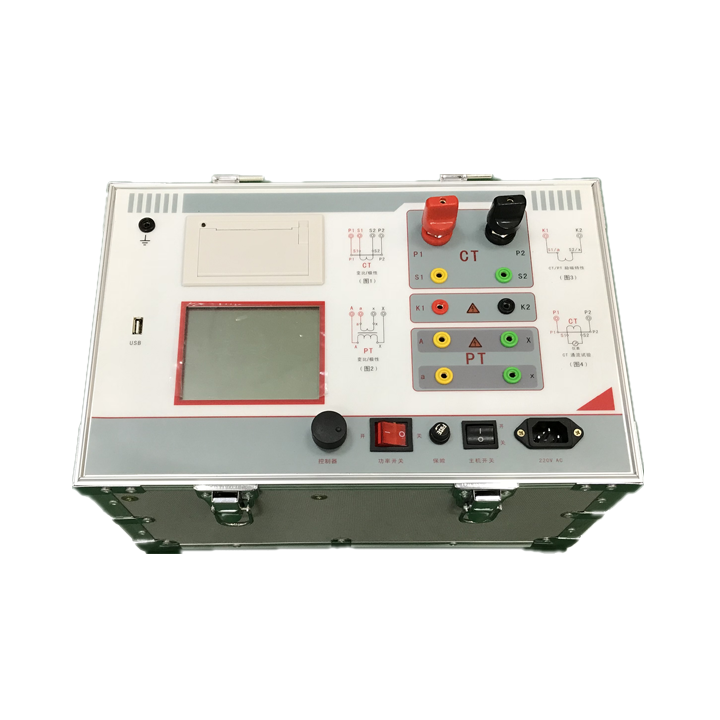

ZDHG-F3 全功能型互感器特性综合测试仪

产品概述

  • 满足 GB1207、GB1208等规程要求
  • 采用智能控制器,操作简单.
  • 大屏幕液晶,图形化显示接口.
  • CT/PT:伏安特性、拐点、变比极性、退磁、角差比差、交流耐压、二次回路、二次绕组
  • CT:误差曲线、一次通流

咨询电话    027-83318019



在线客服联系

产品特点

  • 支持检测CTPT
  • 满足 GB1207、GB1208等规程要求.
  • 无需外接其它辅助设备,单机即可完成所有检测项目.
  • 自带微型快速打印机、可直接现场打印测试结果.
  • 采用智能控制器,操作简单.
  • 大屏幕液晶,图形化显示接口.
  • 按规程自动给出CT/PT(励磁)拐点值.
  • 自动给出5%和10%误差曲线.
  • 可保存3000组测试资料,掉电后不丢失.
  • 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.
  • 小巧轻便≤22Kg,非常利于现场测试.

产品参数

CT PT
• 伏安特性(励磁特性)曲线 • 伏安特性(励磁特性)曲线
• 自动给出拐点值 • 自动给出拐点值
• 自动给出5%和10%的误差曲线 • 变比测量
• 变比测量 • 极性判断
• 极性判断 • 交流耐压测试
• 一次通流测试 • 铁心退磁
• 交流耐压测试
• 铁心退磁



表1

项     参    数
工作电源 AC220V±10% 、50Hz
设备输出 0~1000V(20A峰值)

注:0~5A为真实值,大于5A~20A为计算值

大电流输出 0~600A
励磁测量精度 ≤0.5%(0.2%*读数+0.3%*量程)
CT

变比测量

范围 ≤5000A/1A(25000A/5A)
精度 ≤0.5%
PT

变比测量

范围 ≤500KV
精度 ≤0.5%
工作环境 温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m
尺寸、重量 尺寸:410mm × 260mm × 340mm ,  重量:≤22Kg



表2
