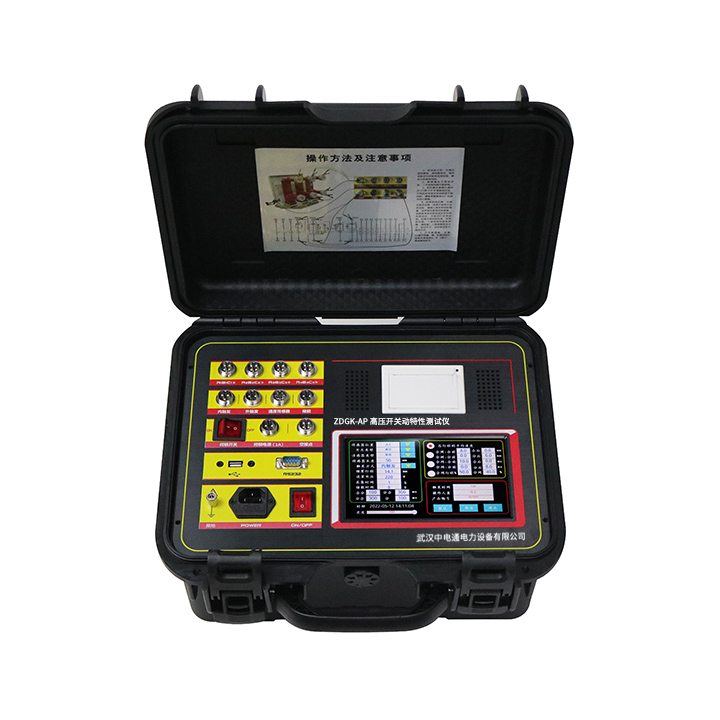

ZDGK-8AP 高压开关动特性测试仪 2024/02/28 产品中心 断路器/高压开关动特性测试仪 高低压开关测试仪 1943 产品概述 12路金属触头断口、6路主断口和6路辅助断口 中文显示,时间、行程、速度及波形同屏显示 7寸彩色亮屏 机内集成式操作电源 配备直线传感器、旋转传感器,配专用固定多功能接头 咨询电话 027-83318019 在线客服联系
产品特点产品参数产品选型相关产品产品特点 ⑴、适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关、真空接触器、特种断路器(列车断路器)。同时可测12路金属触头断口、6路主断口和6路辅助断口。断路器动作一次,得到时间、弹跳次数及时间、速度、线圈电流及线圈电阻等数据及波形。具有储能、自动和手动低跳试验、断路器寿命试验以及(闭锁电源和干接点控制选配)等功能。配有高速热敏打印机,方便现场打印测试数据。 ⑵、7寸彩色高亮屏(亮度可调节),太阳底下操作也清晰可见。菜单式操作,快速测试界面,一键操作,支持中英文输入。12路断口状态中文显示,时间、行程、速度及波形同屏显示,无需翻页查看数据。分析指定段平均速度,并在行程曲线标出,方便查看。内置21种常规类型断路器速度定义,只需选择开关类型,一键测量。 ⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC20~270V可调电源,电流20A。具有短路保护功能,如发生短路现象,1ms停止电压电流输出,发出滴滴报警声响,提示操作人员检查线路。独特的双回路电源设计,如合闸或分闸控制回路中的一路损坏,用另一路也可测试合闸和分闸。 ⑷、配备直线传感器、旋转传感器,配专用固定多功能接头,安装极为方便,简捷。直线传感器30-1000mm长度任意设置,只需配传感器即可,仪器不需要返厂更改程序。 ⑸、主机可存储100组现试验数据,机内实时时钟,便于存档。 ⑹、配备U盘接口及R232接口,数据保存到U盘,上传到计算机进行分析、保存、打印,R232接口可连接电脑联机操作(选配功能)。 ⑺、内部抗干扰电路可满足500KV变电站内可靠使用。 产品参数 1.时间测量: 12路 固有分闸(合闸)时间 分闸(合闸)相内不同期 分闸(合闸)相间不同期之差(1~99ms) 合闸(分闸)弹跳时间(弹跳次数) 内触发测试范围:1ms~10000ms,分辨率:0.01ms, 外触发测试范围:1ms~10000ms, 999ms以内分辨率:0.01ms,1000-9999ms分辨率:0.1ms,10000ms以上分辨率:1ms。 在200ms以内准确率:0.05%±0.1ms 2.速度测量:刚分(刚合)速度 指定时间段(行程段或角度段)平均速度 3.测速范围:0.1mm传感器 0.01~20.00m/s, 345°角度传感器 0.01~20.00m/s, 4.行程测量:动触头行程(行程) 接触行程(开距) 超行程 过冲行程或反弹行程 测量范围:直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。 可选配100-1000mm任意长度的直线传感器。 旋转传感器:345о旋转传感器,测量范围:0-1000mm,分辨率:0.1о。 电流电阻范围:最大电流30A,分辨率:0.01A,电阻1000Ω,分辨率:0.01Ω。 7.仪器电源 :AC 220V ± 10%;50Hz ± 10% 8.直流电源输出:DC20~270V连续可调,DC220V≤ 20A(短时)。功率:4400W。 外触发触发电压:AC/DC10-300V,电流≤120A 10.隔离开关或储能到位断路器测量范围: ⑴、电压输出:DC20~270V(可调); ⑵、电源输出时间:0.01-10秒(可设置); ⑶、断口信号最大采集时间为10秒; ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数 11.主机体积:360×260×170mm 12.使用环境: -20℃~+50℃ 13.相对湿度:≤90% 标签:变电站轨道交通 上一篇: ZDT-3561 平板式三相电能质量分析仪 下一篇: ZDGK-FP 高压开关动特性测试仪
